Sepuence MakerはHIOKIが無償で提供する計測器統合制御Excelアドインです。

Sepuence Maker特設ページ公開中!

超絶縁計 SM7110,SM7120

超絶縁計はIRメータやエレクトロメータなどの高抵抗計として、さらにはピコアンメータのような微小電流計としてもお使いいただける自由度の高い測定器です。 また、HIOKI独自のフローティング回路が、測定環境に左右されない安定した測定と、量産ラインで活躍する高速測定を実現しました。

Point

SMシリーズでは、試料の素材や状態が変わっても簡単に測定ができるよう、数多くの電極を取り揃えております。

カタログ・資料

カタログ:超絶縁計 SM7110,SM7120

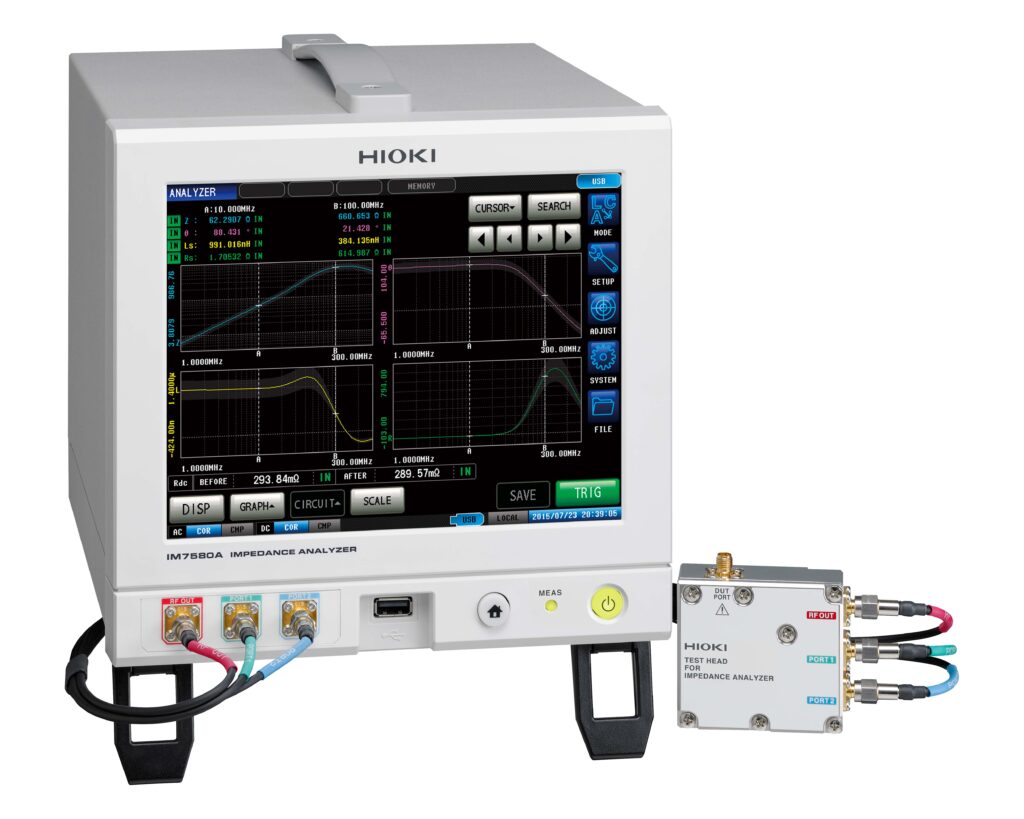

インピーダンスアナライザ
IM7580シリーズ

IM7580シリーズは、RF-IDや圧電素子の共振周波数や電源ライン向けフィルタ、コモンモードフィルタ、フェライトビーズなどの特性解析ご使用いただける100kHz~3GHzまでの帯域を5機種のモデルでカバーするインピーダンスアナライザです。

Point

6サイズのSMDに対応したテストフィクスチャIM9201と組合せることで、試料の測定を簡単かつ確実におこなうことができます。また、測定結果を元に5つの等価回路モデルの定数を推定でき、シミュレーション機能により、推定結果または任意の定数を用いて周波数特性の理想値を表示できます。さらにコンパレータ機能を使えば、測定結果が判定エリア内にあるか否かを確認できます。

カタログ・資料

カタログ:IM7580シリーズ

カタログ:SMDテストフィクスチャIM9201,テストフィクスチャIM9202

カタログ:電子部品計測アプリケーション

LCRメータ IM3536

測定周波数DC、4 Hz~8 MHzまで対応。生産現場から研究開発まで幅広い分野で活用いただける、スペックとコストパフォーマンスを追求したスタンダードタイプのLCRメータです。
特注10 MHzまで対応も可能です(詳しくは最寄りの営業所、販売店まで)。
1 mΩからの確度保証範囲で、低インピーダンスも安心して測定できます。

Point

広い周波数範囲で使用できるLCRメータなので、圧電素子やコイルの共振周波数評価などにおすすめです。アプリケーションソフト※を使えば周波数や電圧、電流をスイープさせた測定が簡単にできます。

※PCでスイープする周波数(または電圧、電流)を設定し、測定データをcsvやエクセルファイルで保存できます。

カタログ・資料

カタログ:LCRメータIM3536

抵抗計 RM3545

ネットワーク抵抗・モータ巻線・ワイヤーハーネスなど多点測定に便利な抵抗計です。中でもRM3545は基本確度0.006%、最小分解能0.01μΩというハイスペックモデルとなります。熱起電力の影響を補正する「オフセット電圧補正(OVC)機能」や、開放端子電圧20mV以下で測定出来るローパワー抵抗測定モードを搭載しています。

Point

体積抵抗率、表面抵抗率、導電率を、4探針方式で計測します。4探針プローブは針間が1.5mmピッチと5.0mmピッチの二種類をご用意しております。JIS K 7194に準拠した測定モードも実装しています。

カタログ・資料

カタログ:抵抗計RM3545

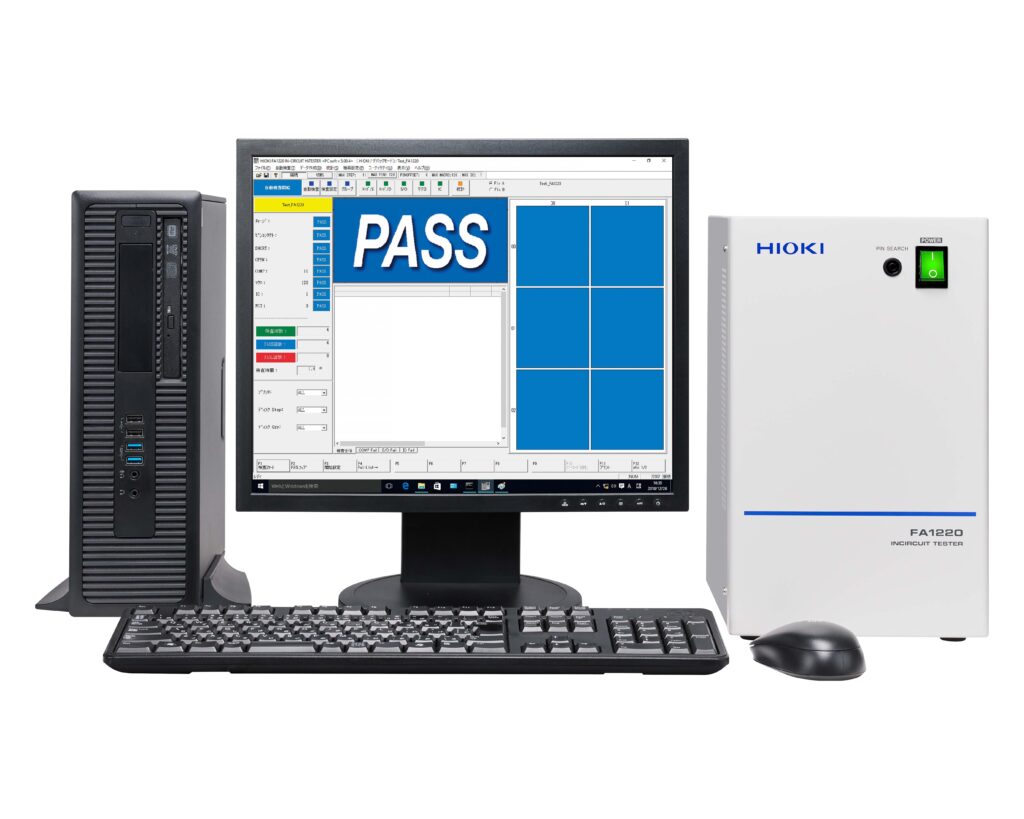

インサーキットテスタ
FA1220

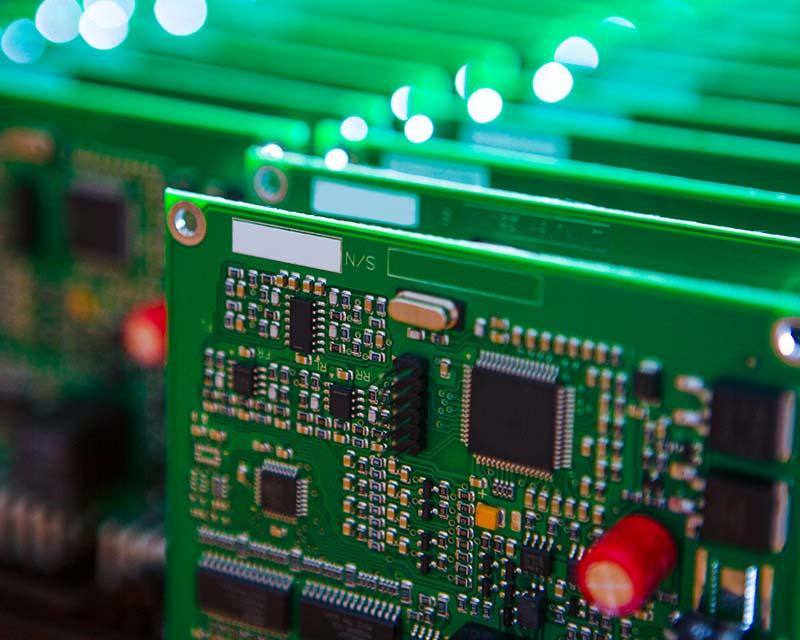

FA1220はWindows PCによる制御を行い、卓上型1BOXに最大1,024ピンまでのスキャナを収納できます。電子回路基板のショート・オープンチェック、実装状態の電子部品単品や機能の各種テストができ、装置組込みを容易に実現した検査装置です。

Point

ハーネスチェックから、基板のパターン低抵抗を安定して測定できる4端子低抵抗測定機能、またDC100Vの印加電圧で1GΩまでの高抵抗測定にも対応しています。マイグレーションの抵抗値変動のロギングなどにも対応します。様々なアプリケーションがございますので、詳細は営業員までお問合せ願います。

メモリハイコーダ
MR6000, MR6000-01

2021年5月にVer3.5をリリース、数値演算・波形演算など合計8種の機能追加を行いました。

MR6000は200 MS/s高速サンプリング速度を維持しながら、CH間絶縁とDC400 Vダイレクト入力を実現しています。スイッチング波形を正確に捉えたいという要望に応えます。

Point

Ver3.5新機能についてご紹介するウェビナー動画を公開します。
タイムテーブル(全36:13)
①任意波形発生ユニット(00:00~13:05)
②数値モニタ機能(13:06~14:14)
③グリッド固定モード(14:15~20:56)
④ファイル保存/読み込み(20:57~23:23)
⑤CAN、CANFD、LIN測定(23:24~33:16)
⑥電力演算(33:17~34:45)
⑦バージョンアップ方法(34:46~36:13)

カタログ・資料

カタログ:MR6000

Ver3.0の新機能を使った最新アプリケーションはこちら!

動的なモーター特性測定

モーター始動から停止までのインバーターの出力電圧・電流、トルク、回転数を記録します。波形演算を使い、インバーター出力電力、モーターパワー、モーター効率が算出できます。

モータートルク振動測定

トルク、振動を測定し、モーター動作中の挙動を解析します。 FFT演算により、周波数解析を行うことで、共振現象など予想していなかった周波数成分を発見できます。

電力変動測定

モーターの始動から停止までの動きの中で、電圧・電流の変化とともに様々な電力パラメータを確認し、総合的な挙動を確認できます。

メモリハイロガー
LR8450, LR8450-01

最新モデルの多chロガーです。LR8450は直結モデル、LR8450-01は直結+無線LAN搭載モデルです。圧力など各種センサーに加え、ひずみゲージを直接接続して最速1 msサンプリングで測定可能となりました。また、2021年末にはCANユニットが新発売となります。ユニットを拡張することにより最大330ch (LR8450-01)まで増設可能です。

Point

LR8450の入力ユニットにCANユニットが新しく発売となります。
U8555:CANユニット(直結タイプ)
LR8535:ワイヤレスCANユニット(無線タイプ)
CAN/CANFDが取得可能、ユニット1台で最大500chまで測定できます。

CAN入力

CAN信号をリアルタイムにアナログ波形に変換して表示します。電圧、温度、ひずみなどのアナログデータと、CANバスから得られる車速や回転数などの情報を、同時に波形で確認できます。

CAN出力



直結タイプのユニットで測定したアナログデータをCANバス上に送信できます。校正の取れた測定器で取得した信頼性のあるデータを、ほかのCANバス上のデータと上位システムと統合して、一元管理できます。

カタログ・資料

カタログ:メモリハイロガー LR8450

カタログ:CANユニット/ワイヤレスCANユニット U8555/LR8535

端子台を無線化、配線工数を大幅に削減!

温度測定や、動ひずみ・静ひずみ測定では、100本を超える本数の熱電対やひずみゲージを使う場合があります。本体に端子台が付いている従来のデータロガーでは多くの本数のひずみゲージや熱電対を、長い距離を引き回して端子台に接続する必要がありました。

メモリハイロガー LR8450-01 の無線ユニット(端子台)は、測定ユニットと本体間を無線LANでデータの欠けなく通信することができます。また無線ユニットの電源はバッテリーおよびACアダプタで供給でき、端子台をワイヤレス化することにより、配線工数の削減と、ノイズ影響の低減を可能にしました。

データロガーで動ひずみ測定が可能に!

データロガーでひずみ測定を行う場合、ほとんどの測定は静ひずみ(変位)を測定する場合にのみ適用していました。 その理由は、データロガーのサンプリングスピードが最速でも0.1秒(10回/秒)程度であったため、0.1秒のサンプリングスピードでは静ひずみ程度しか記録できず、 動ひずみ(振動など機械的な動き)を測定できないからです。結果として、ロガーよりも高額な測定器を購入する必要がありました。

メモリハイロガー LR8450 はデータロガーでありながら、0.001秒(1000回/秒)のサンプリングスピードを実現し、動ひずみ測定の領域にデータロガーとして初めて踏み込んだ画期的な製品です。
