耐電圧試験、絶縁抵抗測定、レアショート試験で発見できなかった潜在不良を検出、検査効率も向上
部分放電検出器 ST4200
モーターステータの部分放電試験において、AC PD試験とインパルスPD試験の使い分けを推奨します。その両方の部分放電検出を1台で行えるのが「部分放電検出器 ST4200」です。
高電圧リレーボックス SW2001
生産ラインでバラバラに行われてきた6種の試験を統合し、検査効率を向上。自作品で課題だった測定への影響、故障リスクなどによるダウンタイムを改善します。
【信頼性と効率UP】 部分放電検出器 ST4200 / 高電圧リレーボックス SW2001
部分放電検出器 ST4200と、高電圧リレーボックス SW2001の組み合わせで、2つのサーミスタ温度センサーを搭載した完成モーターを3台同時に検査可能です。
【NEW】
モーター内部に潜む、軽微な絶縁不良を検査するための
“デュアルモード部分放電検出器”
部分放電検出器 ST4200
価格： お問い合わせください
《 ポイント1 》 部分放電の検出力を最大化し、潜在不良を発見
デュアルモード部分放電検出
AC PD 試験（IEC 60270 および IEC 60034-27-1 準拠）とインパルスPD試験（IEC 61934 Ed. 2 および IEC60034-27-5 準拠）により、モーター巻線の潜在的な絶縁不良を検出します。選択可能なPD試験により、各モーターの特定のニーズに合わせて検査プロセスをカスタマイズし、潜在的な欠陥の検出を最大限に高めることができます。
《 ポイント2 》 生産ラインでも信頼性の高い部分放電試験を実現
高周波CTを用いたノイズに強い部分放電検出
高周波CTによるPD試験では、マイクロ波アンテナを使用した生産ラインでのPD試験におけるノイズ干渉や、試験設備の配置が測定結果に与える影響を低減します。この試験方法は、マイクロ波アンテナ方式では難しい完成モーターのインパルス部分放電試験にも適用できます。
高電圧リレーボックスSW2001 との連携
ST4200をSW2001と組み合わせることで、検査システムを簡素化し、ノイズの影響を低減できます。複数の機器が統合され、ケーブル配線や相互接続が最小限に抑えられることで、計測環境がシンプルになり、電磁妨害（EMI）、グラウンドループ、容量結合などの潜在的なノイズ源を効果的に低減。より正確で信頼性の高い測定が実現します。
※ 製品の基本仕様などは、HPやカタログでご確認いただけます。詳しくは下記アンケートフォームよりお問い合わせください。
【NEW】
モーターステータ―の総合試験システム向けマルチプレクサー
高電圧リレーボックス SW2001
価格： お問い合わせください
《 ポイント1 》 1台のリレーボックスに6種類のモーターステーター検査を統合し、効率を向上
測定ポイントによってチャネル数を選択可能
抵抗試験、インダクタンス試験、レアショート試験、耐電圧試験、絶縁抵抗試験、および部分放電試験の6種類の試験用に複数の機器をSW2001に接続することにより、モーター検査を合理化できます。
従来型の試験ライン(直列）と最新型の試験ライン（並列）の両方で生じていた頻繁な再接続の工数を低減します。SW2001は2つのサーミスタ温度センサーを内蔵する三相モーターを最大３台まで同時試験できます。
《 ポイント2 》 生産ラインの停止時間の大幅な削減と、検査システムの測定信頼性の向上に貢献
長寿命で信頼性の高いマルチプレクサー設計

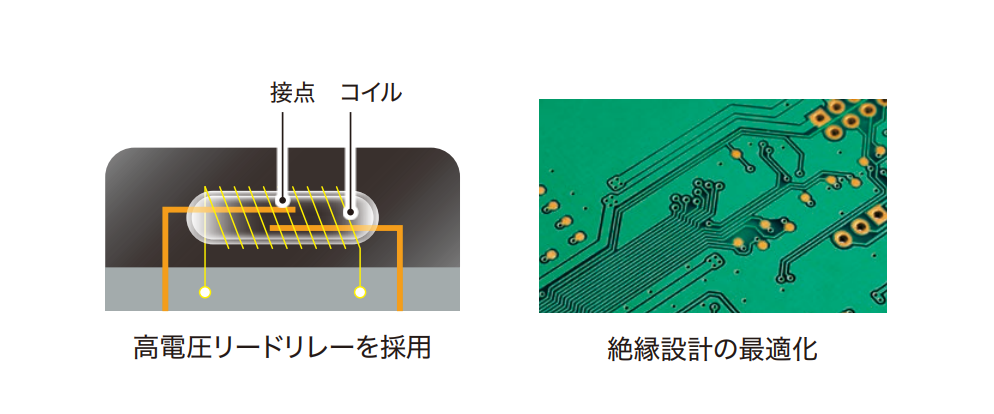

SW2001は、メンテナンス頻度を低減するため、耐久性の高い高電圧リードリレーを採用しています。
高電圧回路での切り替えを安全に行うことができ（最大ピーク電圧8 kV）、漏れ電流による測定への影響を低減することできます。
さらに、測定対象の巻線内に蓄積されたエネルギーによる測定器の損傷リスクを最小限に抑えるため、保護放電機能を搭載しています。
※ 製品の基本仕様などは、HPやカタログでご確認いただけます。詳しくは下記アンケートフォームよりお問い合わせください。
【まだあります】 EV普及で高まる高品質モーターの検査ポイント
《 アンケート特典 》
下記アンケートにご協力いただくと、EVの普及などにより高まる、高品質モーターの検査ポイントをまとめたアプリケーションを無償でご提供しています。
