パワーメータ・電源品質アナライザ 新旧ラインアップのご案内
平素よりHIOKI パワーメータ、電源品質アナライザシリーズをご愛顧いただきまして誠にありがとうございます。
このたび、以下のとおり修理・校正対応の終了時期(※1)をご案内いたします。
お早めに後継機種も併せてご検討いただけますようお願い申し上げます。
| 型名 | 製造終了年月 | 修理サービス対応 | 校正サービス対応 | 後継機種・類似機種(※3) |
| 3164 | 1996年3月 | 満了 | 満了 | PW3335-03 、PW3335-04 |
| 3165 | 2005年9月 | 満了 | 満了 | PW3390-01 |
| 3166 | 2003年4月 | 満了 | 満了 | PW3360、PQ3100 |
| 3167 | 2006年5月 | 満了 | 満了 | PW3335-03、PW335-04 |
| 3168 | 2013年3月 | 満了 | 満了 | PW3360-10 |
| 3169 | 2021年9月 | 2027年3月末満了予定 | ※2 | PW3360-10 、PQ3100 |
| 3186 | 2006年3月 | 満了 | 満了 | PW3335 (類似機種) |
| 3187 | 2006年3月 | 満了 | 満了 | PW3335シリーズ (類似機種) |
| 3191 | 1998年8月 | 満了 | 満了 | PW3337 、PW6001 |
| 3192 | 2000年4月 | 満了 | 満了 | PW3337 、PW6001 |
| 3193 | 2012年8月 | 満了 | 満了 | PW8001、PW6001 |
| 3193-10 | 2020年1月 | 2025年3月末満了予定 | ※2 | PW8001、PW6001 |
| 3194 | 2013年10月 | 満了 | 満了 | 別途ご相談ください |
| 3196 | 2011年10月 | 満了 | 満了 | PQ3198 |
| 3197 | 2018年8月 | 満了 | ※2 | PQ3100 |
| 3330 | 2000年2月 | 満了 | 満了 | PW3335シリーズ |
| 3331 | 2013年9月 | 満了 | 満了 | PW3336 |
| 3332 | 2014月11月 | 満了 | 満了 | PW3335シリーズ |
| 3334-10 | 2020年3月 | 2025年3月末満了予定 | ※2 | PW3335-03 + CT9555 |
| 3351、3351T | 2020年3月 | 2025年3月末満了予定 | ※2 | 該当機種なし |
| 3390 | 2017年2月 | 満了 | ※2 | PW3390 |
| PW3198 | 2019年5月 | 2024年5月末満了予定 | ※2 | PQ3198 |
※1 上記情報は2024年4月現在のものです。上記内容は状況により変更となる場合がございます。
※2 校正サービス期間は、製品の製造終了となってから約10年間を目安としています（最低7年間）。
※3 仕様詳細は、お間違いのないよう弊社HPやカタログなどで必ずご確認ください。
詳しくは最寄りの販売店までお問い合わせください。
後継機種（現行機種）はこちら
- 電力変換効率を正確に評価する世界最高クラスの測定確度 基本確度±0.03％, DC 確度±0.05％, 50 kHz 確度±0.2％*1
- 優れたノイズ耐性とパワースペクトラム解析で高周波電力損失を正確に捕捉 サンプリング18-bit, ノイズ耐性(CMRR) 110 dB/100 kHz*1
- 最高確度を保ったまま1 msのデータ更新
- 光リンクで2台をリアルタイムに同期。最大16CH測定でCHごとに設定・解析ができます*2
- 4つのモーターを同時に解析 (オプション)
- 測定データをCAN ネットワークに統合 (オプション)
- 電流センサーの位相特性を自動で補正
- 高電圧化する直流ラインを安全に評価 DC 1500 V CAT II/ DC 1000 V CAT III*3
*1: 入力ユニットU7005使用時
*2: BNC同期はデータ取得のみ
*3: 入力ユニットU7001使用時
パワーアナライザ PW6001
- 電力基本確度±0.05％※1 （※1本体確度のみ、電流センサ確度を加算しても±0.075%を実現）
- 高い耐ノイズ性能と高い安定性
（80 dB/100 kHzのCMRR, ±0.01%/°Cの温度特性） - 変動の大きい負荷でも正確に測定、TrueHD 18bit
- 最高確度を保ったまま10 msのデータ更新 （専用ICにより全ての測定は独立・同時演算）
- 正確で安定した効率測定に重要な、DC確度±0.07%
- 周波数帯域DC, 0.1 Hz〜2 MHz
- 真の周波数解析を実現する高速サンプリング18bit, 5MS/s
- 最大12ch※2、2台をリアルタイムにつなぐ同期機能
※2…6chモデル2台, 光接続ケーブルによる同期機能使用時 - オシロスコープ不要の波形解析、モータ解析専用のトリガ
- 帯域1.5 MHz、最大100次までの広帯域高調波解析
- Bluetooth® 無線技術対応アダプタ併用でHIOKIのデータロガー(LR8410 Link対応品)に測定値を送信可能
パワーアナライザ PW3390
- クラストップレベルの電力基本確度±0.04%rdg.±0.05%f.s.を実現
- 200 kHzの測定帯域と、高周波までフラットな振幅・位相確度
- 大幅な小型軽量化を実現、フィールドでも研究室並みの高確度測定
- 過渡状態の電力を50 ms高確度高速演算、その他高調波解析、
瞬時波形、ノイズ解析・効率損失など全ての項目を同時並列演算 - Bluetooth® 無線技術対応アダプタ併用でHIOKIのデータロガー
（LR8410 Link対応品）に測定値を送信可能 - 多系統の同時測定に、最大8台(32ch)同期したデータを取得可能
- クランプ電流センサによる簡単な電力計測

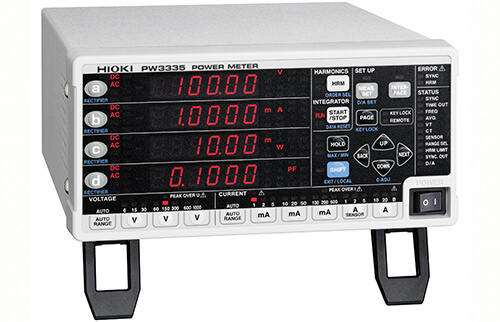

- 単相電力計, 待機電力から動作時電力までAC/DC高確度測定
- サーバの電力評価試験SPECpower®に適合
※SPECpower®はStandard Performance Evaluation Corporation社の登録商標です) - 待機電力から動作時電力までAC/DC電力を高確度測定
- ±0.15％の高い基本確度
- 1 mAレンジ〜20 Aレンジ（最大30 Aまで確度保証）
- DC、および0.1 Hz〜100 kHzと広い周波数帯域
- 高調波測定、IEC62301（待機電力）規格の測定に対応
- トランス/モータの無負荷試験に, 低力率でも高確度測定を実現
- AC5000 A入力まで対応可能な、外部電流センサ入力端子を装備（PW3335-03,PW3335-04のみ）
- Bluetooth® 無線技術対応アダプタ併用でHIOKIのデータロガー(LR8410 Link対応品)に測定値を送信可能 (PW3335-01を除く, Ver. 1.1以降)

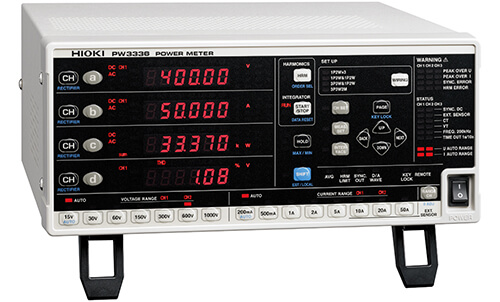

- AC/DC 1000V/65Aまでの機器を直接入力で正確に測定
- サーバの電力評価試験SPECpower®に適合
※SPECpower®はStandard Performance Evaluation Corporation社の登録商標です - 2ch入力対応で、DC、単相2線から三相3線まで測定可能
- モータ、インバータ、パワーコンディショナ、電源などの開発・生産に
- ±0.15%の高い基本確度
- DC, および0.1Hz〜100kHzと広い周波数帯域
- 直接入力方式で最大65Aの大電流測定
- 高調波測定標準装備：IEC61000-4-7対応
- トランス/モータの無負荷試験に、低力率でも高確度測定を実現
- AC5000 A入力まで対応可能な、外部電流センサ入力端子を装備
- 最大8台まで、複数台同期制御が可能
パワーメータ PW3337
- サーバの電力評価試験SPECpower®に適合
※SPECpower®はStandard Performance Evaluation Corporation社の登録商標です。 - 3ch入力対応で、DC、単相2線から三相4線まで測定可能
- ±0.15%の高い基本確度
- DC, および0.1 Hz〜100 kHzと広い周波数帯域
- モータ、インバータ、パワーコンディショナ、電源などの開発・生産に
- 直接入力方式で最大65Aの大電流測定
- 高調波測定標準装備：IEC61000-4-7対応
- トランス/モータの無負荷試験に、低力率でも高確度測定を実現
- AC5000 A入力まで対応可能な、外部電流センサ入力端子を装備
- 最大8台まで、複数同期制御が可能
- 2台同期+無償PCアプリで6ch電力計として使用可能 （PW3337シリーズのみ）
- 世界基準に準拠したトラブル検証が可能 (IEC61000-4-30 ClassA)
- 高精度な計測を、ギャップなしに連続測定 (V: 公称電圧の±0.1%, A: ±0.1% rdg. ±0.1% f.s., W: ±0.2% rdg. ±0.1% f.s.)
- 高次高調波成分（Supraharmonics)測定もカバーする、80kHzまでの広帯域電圧測定
- トランジェント電圧は最大6000Vpeak、700kHzまで測定可能
- AC 6000 Aまで測定可能
- インバータの簡易測定が可能、基本波周波数40〜70Hz, キャリア周波数〜20kHz
- 付属アプリPQ ONEで簡単にレポート作成が可能
- GPSオプションで、複数機器間のデータの同時性を確保可能
- 高調波・瞬停・サージ電源トラブル解析用PQA
- 電圧、電流、電力、高調波、フリッカなど全てを同時に時系列で測定
- AC 6000A まで測定可能
- トレンド記録と同時に瞬時停電、電圧降下、周波数変動など、すべての電源異常を捉えます
- 付属アプリPQ ONEで簡単にレポート作成が可能
- 最長でイベント発生前1秒、発生後10秒の波形を記録可能
- DC電流を長期間、正確に測定可能 （AC/DCオートゼロカレントセンサ使用）

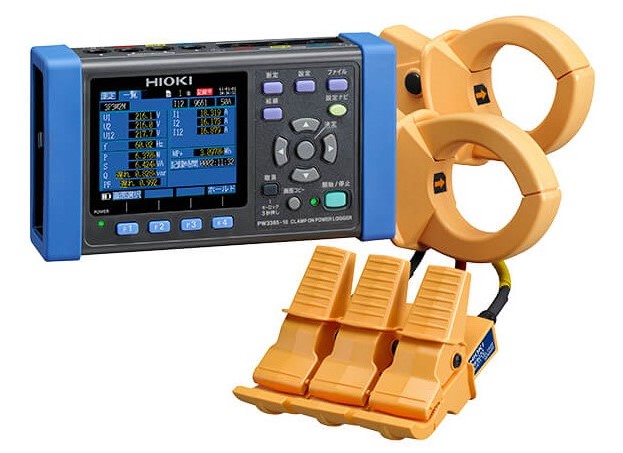

- 簡単操作のコンパクト電力ロガー！
- 単相から三相４線、400Vラインまで対応
- 有効測定範囲90V〜780Vまで
- 単相２線では3回路同時に測定可能（同一電源系統において）
- SDカードに長期保存可能
- 設定ナビ機能が確実な接続をサポート（接続状態をリアルなグラフィック画面でご案内）
- PW3360-11は高調波測定機能付き
- WHM（電力量計）結線確認機能を搭載
