後継品案内:LCRシリーズ

LCRシリーズ 新旧ラインアップのご案内

平素よりHIOKI LCRシリーズをご愛顧いただきまして誠にありがとうございます。
このたび、以下LCRの修理・校正対応の終了時期をご案内いたします。
お早めに後継機種をご検討いただけますようお願い申し上げます。

対象機種形名製造終了年月修理校正(調整)後継機種形名
35222001年 10月満了満了IM3523
35322001年 1月満了満了IM3536、IM3570
3522-502012年 10月満了2022年 3月 満了IM3533
3532-502015年 6月
満了2023年 3月 満了IM3536、IM3570
3532-802015年 3月満了2023年 3月 満了IM3536IM3590(測定周波数: 1mHz 〜200kHz)
35352015年 3月満了2023年 3月 満了IM7580A-1
IM75802016年1月2022年 3月 満了2025年 3月 満了IM7580A-1
※ 満了時期が前後する場合がありますのでご了承ください

後継機種(現行機種)はこちら

  • 基本確度±0.05%と広範囲な測定条件 (DCおよび40Hz〜200kHz, 5mV〜5V, 10μA〜50mA設定可能)
  • C-D (120 Hz)とESR (100 kHz)などの異なる測定を連続で行う場合、全体の測定スピードが約1/10に向上 (従来機3532-50比較)
  • コンパレータ, BIN測定(分類機能)搭載 ※IM3523/3533共通
  • 測定時間2msecの高速測定 ※IM3523/3533共通

  • 基本確度±0.05%と広範囲な測定条件 (DCおよび1mHz〜200kHz, 5mV〜5V, 10μA〜50mA設定可能)
  • C-DとESRなど条件の異なる測定を連続で行う場合、全体の測定スピードが約1/10に向上 (従来機3532-50比較)
  • 低インピーダンス高精度モード搭載により、低インダクタンスやアルミ電解コンデンサのESR測定に効果的
  • 巻数比/相互インダクタンス/温度補正付きDCRなどトランス専用測定
  • 周波数スイープ測定機能 (IM3533-01のみ)
  • 測定ケーブル長設定は0m/1mに加え、IM3533-01は2m/4mが可能

LCRメータ IM3536

インピーダンスアナライザ IM3570

  • 基本確度:±0.08%(IM3570)、±0.05%(IM3536)
  • DC および4 Hz ~ 8 MHz(IM3536)
  • LCR 測定、DCR 測定の連続測定を1 台で実現
  • DC および4 Hz ~ 5 MHz(IM3570)
  • 条件の異なる測定を連続で可能
  • LCR モードで高速測定。IM3536 最速1 ms。IM3570 最速1.5 ms(測定周波数1 kHz 時)
  • アナライザモードで周波数スイープ測定、レベルスイープ測定、タイムインターバル測定が可能(IM3570)
  • 見やすいカラーTFT5.7inch、タッチパネル

ケミカルインピーダンスアナライザ IM3590

  • 基本確度±0.05%
  • DC および1 mHz ~ 200 kHz
  • 巻線比/ 相互インダクタンス/ 温度補正付DCR 測定(IM3533、IM3533-01)
  • 巻線、コイル、トランス生産現場に(IM3533、IM3533-01)
  • Cole-Cole プロット、等価回路解析、電気化学部品および材料のインピーダンス測定に対応(IM3590)
  • 条件の異なる測定を連続で可能
  • 周波数スイープ測定機能(IM3533-01 およびIM3590 のみ。IM3533 は不可)
  • コンパレータ、BIN 測定(分類機能)搭載
  • 見やすいカラーTFT5.7inch、タッチパネル

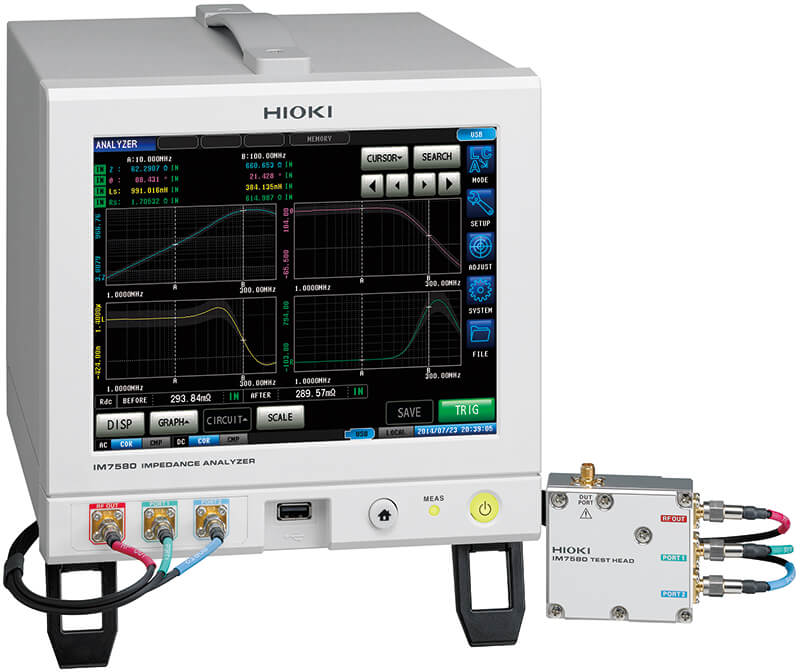

  • 5つのモデルで幅広い測定周波数(100 kHz ~ 3 GHz)に対応
  • アナライザモードで測定周波数、測定信号レベルをスイープさせながら測定可能
  • 測定時間:最速0.5 ms
  • 基本確度:±0.65%(IM7583、IM7585、IM7587)
  • ハーフラックサイズで省スペース
  • LAN、USB でPC に接続可能。USB メモリに測定条件・結果を保存可能
  • 見やすいカラーTFT8.4inch、タッチパネル
